提高性能和可靠性PrimeFilter D多盘浓缩机

在设计PrimeFilter D时，安德里茨专家评估了公司在世界各地安装的超600多个多盘浓缩机的性能，并且与客户沟通，从头到尾重复检查设计。最终一款完美适用于各种浆料浓缩，适应更高操作浓度的浓缩多盘诞生了，而且在纸机白水系统中作为纤维回收应用时，也能产出优质的滤液。

主要的技术升级

PrimeFilter D融合了几项关键技术创新，致力于提高产量，降低投资和运营成本。

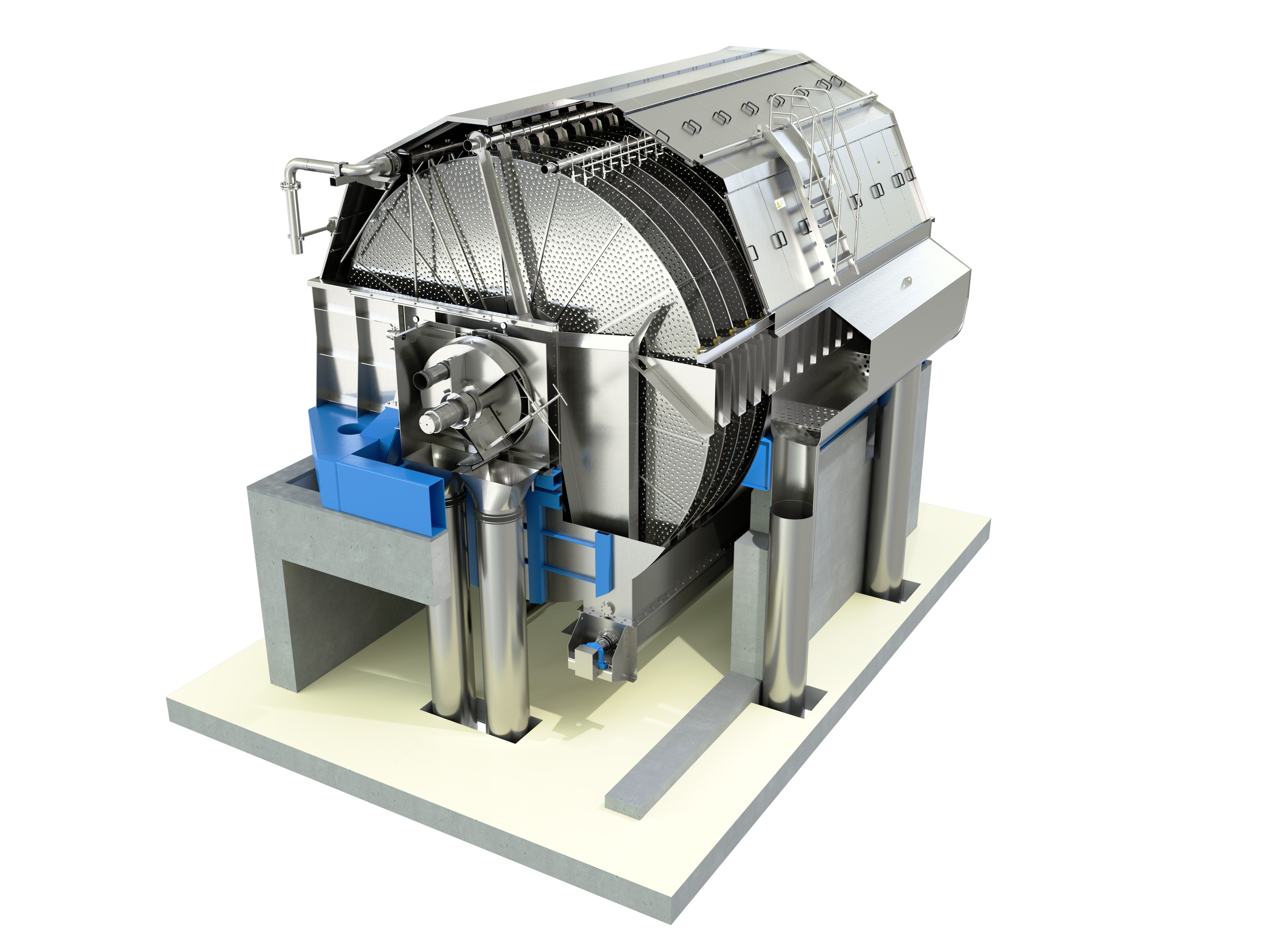

HHw适用于更高浓度的浓缩应用场合。HHw代表高浓度，高游离度和更宽的盘片距离。这使得PrimeFilter D能处理进浆浓度和游离度较高的纸浆。安德里茨集成式进料斗拥有专利设计的喂料口  （图2），为PrimeFilter D的每个盘片独立喂料。另一项新功能是能够在槽体底部增加一个可选的二级进料管，可保持槽体底部持续适量地冲浆稀释，避免脱水率高的浆种在槽体底部产生积浆“死角”。

PrimeFilter D的进浆浓度可比标准多盘更高，图3 对比显示了PrimeFilter D与标准安德里茨DF38多盘在任一游离度下的进浆浓度范围。在HHw设计中，盘片和卸料斗之间有更宽的距离。当盘片浸没脱水时，可以减少滤饼表面受到的摩擦力，降低滤饼脱落的可能性。内置轴承的盘片导向轮确保每个盘片顺畅、稳定地导向旋转。这不仅使运行更加平稳，也延长了多盘内部部件的使用寿命。HHw技术促使PrimeFilter D多盘在特定的进浆浓度下达到更高的单位产能。图4显示，进浆浓度从0.75%提高到1.1%，单位产量增加30%（绝干吨/天）。或者，如果不需要再提高产量，可以选择更小型号的多盘（减少30%过滤面积），就可达到原本需求的产量。

CC无滤袋扇片生成滤饼均匀，寿命长，维护少。PrimeFilter D的无滤袋扇片设计（图5）在操作和维护上做了显著的改进。由于扇片基本是平的，产出的滤饼非常均匀，很容易将其一整张完整剥离。与平整的滤袋相比，无滤袋扇片表面的制造工艺使其增加了5%的有效过滤面积。开放式设计更易于清洗。将CC无滤袋扇片与其他同类型扇片设计固有的性能缺陷进行比较，特别是“波纹式”扇片，非对称波纹的设计产生湍流冲击，波峰和波谷的起伏导致滤饼生成不均匀。这降低了扇片最大转速，从而限制了多盘的产能。扇片内部的重叠区域导致清洗更加困难，并且有结垢的倾向。因此，CC扇片允许的多盘运转速度比波纹式扇片的更快。举例如图6所示，在同等应用下，波纹式扇片的最大转速是1 rpm，PrimeFilter D的CC扇片允许的转速范围是1.4-1.8 rpm，可以实现15-20%的产量提升。

两级轴封提高了设备可靠性和滤液质量。PrimeFilter D的一项重大技术改进是其先进的双密封结构（图7）。密封结构位于滤液阀外部，消除了槽体中的纤维直接混入滤液的可能性，同时密封件也触手可及，在不拆除滤液阀壳体、盖板和密封支撑的前提下，就可直接替换密封件。另外，在替换密封件后，滤液阀不需要重新精调。轴封内部的橡胶气囊通气后膨胀，气囊侧面与密封环的整个环面均匀贴合。其他厂家多盘利用非对称的三点弹簧系统，对密封件产生了不均匀的压力，这可能导致密封件磨损不均匀，寿命缩短。

一系列其他的设计改进

PrimeFilter D拥有一个简单且坚固耐用的扇片安装和双侧导向杆锁紧系统。每个扇片底座集成了一个锥形定位板（图8），引导扇片嵌入中心轴安装位。坚固的橡胶密封圈包裹扇片底板，形成扇片与中心轴之间的密封，确保稳定的真空度和提高滤液流量。

重新设计的剥浆喷嘴，更容易冲走纤维和沉积物。在多盘运行时，简单地操纵手柄可实现喷嘴的自清洗功能。

综述

新的PrimeFilter D多盘提供了卓越的产量和运营（图9）。每盘片可以提高30%的产量，进浆浓度可高达2%，由于进浆浓度高，减少了水的再循环，因而可以减少最高30%的泵送能量损耗。

CC无滤袋扇片产出的滤饼，拥有卓越的成型和均质性能。无滤袋扇片不再需要停机更换滤袋，改良的调心定位和盘片支撑设计，确保整体运行的平稳。
